Philips 22RH720

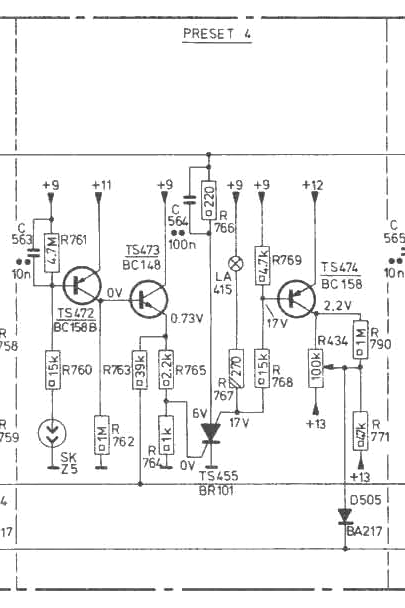

Het zijn er zelfs twee. En nog een thyristor. K11 zal iets later zijn geweest. Zal wel effe een plaatje uploaden (kan hier niet met deze PC).

Tjerk,
Ik heb het schema van deze 22RH720 niet.
Maar als ik je verhaal zo lees schuilt er volgens mij achter elke tiptoets een tor.
Van de K11 TV's met 12 tiptoetsen meen ik me te herinneren dat er vier IC's gebruikt werden.

Dank je! Moet nog wel effe een mooi plekje voor de radio zoeken. Ik denk dat ik al wat weet...

Oh ja, er trad nog een fout op. Hetzij doordat de LEDs de voeding veel minder belasten hetzij door experimenten met elco's om de oorzaak van de brom op te sporen was de stuurtor voor de 17 V voeding (TS1382) open circuit. Daardoor was die 22 V met een stevige rimpel. Die ook op de afstemspanning terecht kwam. Na een nieuwe tor meteen R1433 weggeknipt. Niet meer nodig. TS1381 blijft nu koel. Verder is TS472 slecht (tiptoets 4). Is ongevoelig. Als ik zin heb vervang ik hem nog weleens.

Brasso,
Ideaal spul, wekt ook perfect om lichte krasjes op stofkappen van bijv. platenspeler te verwijderen.
Verder een mooi verslag met een goed eindresultaat :thumbsup:

Heh- ik heb m'n Beyer DT990Pro phones erop zitten. De boxen die ik erop wil hebben zitten diep onder de bende... Het zijn zelfbouwers met Philips speakers uit dezelfde tijd. De Beyers klonken erg bassig maar dat bleek door de CONTOUR te komen. Nu klinkt het uitstekend. Moet nog wel effe de stereodecoder (kanaalscheiding!) testen en eventueel tweaken maar ik heb geen handige meetzender (wel een onhandige...).

@Peter: dank je!

Overigens zijn de tiptoetsen nu ook weer mooi glimmend. Meeste pitjes zijn verdwenen dankzij Brasso.
