- Weer een stap verder met de Jadis JP200 en Goldline phono
×
Zelfbouw
Weer een stap verder met de Jadis JP200 en Goldline phono
17 aug 2017 22:17 #68267
door Bert Kn
Mvg.
Bert
Beantwoord door Bert Kn in topic Weer een stap verder met de Jadis JP200 en Goldline phono

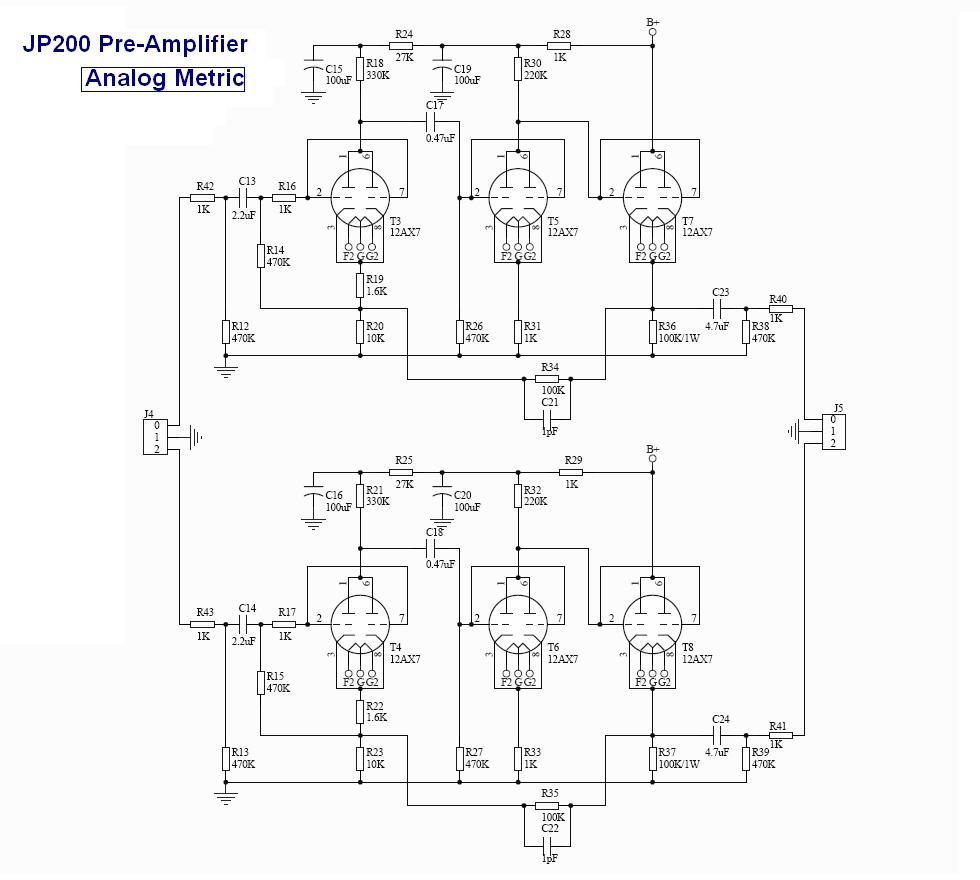

Om voor beide, de phono trap en VV eenzelfde gloeispanning te gebruiken heb ik voor op de jadis voor 12AX7 (ECC83) buisjes gekozen.
Voor de gloeispanning heb ik een 12V 120VA Elma nettrafo aangeschaft.
Op 12 volt AC getest en werkend.
Het idee is wel deze gelijk te richten en daarvoor de door Cees voorgestelde schotky diodes te gebruiken.
@ Cees.
Hoe neem ik die laagspannings elko en welke waarde in de schakeling op?
Voor de gloeispanning heb ik een 12V 120VA Elma nettrafo aangeschaft.
Op 12 volt AC getest en werkend.
Het idee is wel deze gelijk te richten en daarvoor de door Cees voorgestelde schotky diodes te gebruiken.
@ Cees.
Hoe neem ik die laagspannings elko en welke waarde in de schakeling op?
Mvg.
Bert
Gelieve Inloggen of een account aanmaken om deel te nemen aan het gesprek.
18 aug 2017 06:34 #68268
door PE9ZZ
Tjerk, 9ZZ
Beantwoord door PE9ZZ in topic Weer een stap verder met de Jadis JP200 en Goldline phono
Kan je uitrekenen. Als je met een gewone brugcel gaat gelijkrichten krijg je 12*1.41-2=15V. Je elco wordt in 2 ms opgeladen en in 8 ms weer ontladen. Zeg dat je naar 11 V wilt gaan dan ontlaadt je in 8 ms 4 V met 0.15 A per ECC83. dV=1/C(int)Id(t) -> C=(int)Id(t)/dV=0.008*0.15/4=0.0003 F. Neem dan 330 uF. Per buis.
Dit is natuurlijk wel een natte vingerberekening maar voor dit doel goed genoeg. Oh ja, (int) is de integraal van 0->8 ms. Oh ja (2): je kan ook een Joepie China muurpuist of power brick nemen van 12 V/2 A.
Dit is natuurlijk wel een natte vingerberekening maar voor dit doel goed genoeg. Oh ja, (int) is de integraal van 0->8 ms. Oh ja (2): je kan ook een Joepie China muurpuist of power brick nemen van 12 V/2 A.
Tjerk, 9ZZ
Gelieve Inloggen of een account aanmaken om deel te nemen aan het gesprek.
Minder
Lees meer
- Berichten: 2725
18 aug 2017 10:15 - 18 aug 2017 10:34 #68269
door Cees PA1DBA
Beantwoord door Cees PA1DBA in topic Weer een stap verder met de Jadis JP200 en Goldline phono
@Bert,
Bij 12,6 volt kunnen de verliezen van de een gewone brugcel in je voordeel werken, door uitgangsspanning iets te verlagen. met een extra brugcel in de pluslijn kan je nog eens 0,7 of 1,4 volt er af snoepen.
Die schotky dioden gebruik je eerder op 6,3 volt omdat je daar minder spanningsverlies wil permitteren.
Indien je de trafo secundair zou kunnen afwikkelen tot 10,5 volt zit je op rozen. (zonder doornen)
@Tjerk,
Een schakelende ,lichtnet verontreinigende, hoogfrequente adapter, op een puriteinse buizen trap ?
Bij 12,6 volt kunnen de verliezen van de een gewone brugcel in je voordeel werken, door uitgangsspanning iets te verlagen. met een extra brugcel in de pluslijn kan je nog eens 0,7 of 1,4 volt er af snoepen.
Die schotky dioden gebruik je eerder op 6,3 volt omdat je daar minder spanningsverlies wil permitteren.
Indien je de trafo secundair zou kunnen afwikkelen tot 10,5 volt zit je op rozen. (zonder doornen)
@Tjerk,
Een schakelende ,lichtnet verontreinigende, hoogfrequente adapter, op een puriteinse buizen trap ?
Laatst bewerkt 18 aug 2017 10:34 door Cees PA1DBA.
Gelieve Inloggen of een account aanmaken om deel te nemen aan het gesprek.
18 aug 2017 10:57 - 18 aug 2017 11:06 #68270
door Huub
Beantwoord door Huub in topic Weer een stap verder met de Jadis JP200 en Goldline phono
Toch heb ik een buizen vvst gemaakt met minimaal brom
op de prim van de trafo het ik op de 110 volt ook een ratel C, gezet
allen beetjes helpen . ook de buis verder van de trafo zetten
de trafos met koper tussen schotten maakt ook uit
de wikkelingen sproeien heb ik wel opgemerkt mits er een
extra wikkeling op zit voor aan massa .
een ECC 83 is ook een behoorlijke versterking en pikt
ook meer op ik heb geen DC gebruikt met de gloeistroom
. huub
op de prim van de trafo het ik op de 110 volt ook een ratel C, gezet
allen beetjes helpen . ook de buis verder van de trafo zetten
de trafos met koper tussen schotten maakt ook uit
de wikkelingen sproeien heb ik wel opgemerkt mits er een
extra wikkeling op zit voor aan massa .
een ECC 83 is ook een behoorlijke versterking en pikt
ook meer op ik heb geen DC gebruikt met de gloeistroom
. huub
Laatst bewerkt 18 aug 2017 11:06 door Huub.
Gelieve Inloggen of een account aanmaken om deel te nemen aan het gesprek.
Minder
Lees meer
- Berichten: 2725
18 aug 2017 11:43 #68271
door Cees PA1DBA
Beantwoord door Cees PA1DBA in topic Weer een stap verder met de Jadis JP200 en Goldline phono
@Huub,
Gelukkig bouwt Bert zijn voeding in een aparte kast, dus van trafo magnetisme heeft hij geen last,
en inderdaad koper (non ferro) doet weinig tegen magnetisme ,maar vormt wel een statisch scherm.
1 zo'n wikkeling tussen prim. en sec. houd een hoop rommel tegen.
Gelukkig bouwt Bert zijn voeding in een aparte kast, dus van trafo magnetisme heeft hij geen last,
en inderdaad koper (non ferro) doet weinig tegen magnetisme ,maar vormt wel een statisch scherm.
1 zo'n wikkeling tussen prim. en sec. houd een hoop rommel tegen.
Gelieve Inloggen of een account aanmaken om deel te nemen aan het gesprek.
18 aug 2017 13:11 #68273
door Bert Kn
Mvg.
Bert
Beantwoord door Bert Kn in topic Weer een stap verder met de Jadis JP200 en Goldline phono
Mannen,
Bedankt.
Met deze info moet het me lukken.
Bedankt.
Met deze info moet het me lukken.
Mvg.
Bert
