De weerstand
Wat doet die éne weerstand in de Pupil?
Hieronder een uitleg van de Wet van Ohm.
Een weerstand biedt weerstand aan de elektrische stroom, ja nu weet ik nog niets.
Spanning, stroom en weerstand die hebben met elkaar te maken, maar wat?
Misschien is het 't gemakkelijkst om te kijken naar de kraan in de keuken. Als je die opendraait dan stroomt er water uit de kraan. Met de knop van de kraan bepaal je hoeveel weerstand de straal ondervindt. Zet nu die knop eens een klein stukje open, er komt een klein straaltje water uit de kraan. Stel nu dat de watermaatschappij nu de waterdruk verdubbelt dan zal de straal ook 2x zo dik worden.
De druk is te vergelijken met de spanning.
Als een gloeilampje zwak brandt en iemand verhoogt de spanning dan zal de stroom door de lamp ook groter worden en de lamp zal feller gaan branden.
Of anders gezegd: Een spanning veroorzaakt een stroom door een lamp, apparaat of wat dan ook.
Meestal heeft een apparaat een bepaalde vaste weerstand en uit het stopcontact komt ook een vaste spanning dus daardoor loopt er door een apparaat een vaste stroom.
Stel de koelkast heeft een weerstand van 230 Ohm, uit het stopcontact komt 230 Volt dan is de stroom 1 Ampère. Ofwel, de spanning gedeeld door de weerstand geeft de stroomwaarde.
Spanning = U
Weerstand is R
Stroom is I
U:R=I maar ook andersom U:I=R
U=RxI en R=U:I
In ons voorbeeld U:R=I 230:230= 1 Ampere
Nu trek je de deur open en er gaat een lampje branden. Hiermee verlaag je de weerstand van de koelkast en dus zal de stroom groter worden. De spanning die de netbeheerder levert blijft gewoon 230 Volt.
Als de lamp ook een weerstand heeft van 230 Ohm dan wordt de stroom voor de koelkast 2x zo groot, namelijk 1 Ampere voor de koelkast en 1 ampere voor de lamp.
Deze 2 weerstanden (koelkast en lamp) staan parallel.
R koelkast met lampje aan = U:I 230:2 = 115 Ohm
Hier zie je, dat als de weerstand daalt dan wordt de stroom groter.
Als iemand kortsluiting maakt en de weerstand is dan slechts 1 Ohm dan is de stroom.
I=U:R 230:1= 230 Ampère en die stroom is zo groot dat een toevoer draad daarmee volledig verbrandt. Vaak is een kortsluiting nog minder dan 1 Ohm
Weerstanden worden in de elektronica gebruikt om stromen te beperken.
Stel je hebt een radiobuis waar de anode spanning 400 Volt is maar de stroom mag niet meer zijn dan 0,04 milliampère dan kan een weerstand er voor zorgen dat die maximale stroom niet overschreden wordt. R=U:I dus R=400:0,04= 10.000 Ohm = 10kOhm, kortweg 10k
De meeste weerstanden zijn te herkennen aan de kleurringen.
De eerste ring geeft een getal
De tweede ring geeft nog een getal
De derde ring geeft een vermenigvuldigings- factor, het aantal nullen dat er achter komt.
zwart=0
bruin=1
rood=2
oranje=3
geel=4
groen=5
blauw=6
paars=7
grijs=8
wit =9
Een weerstand die de kleuren -bruin -zwart -rood heeft, heeft deze waarde
bruin is 1, zwart is 0 = 10 en rood geeft aan hoeveel nullen erbij komen, 2
De waarde is 1-0-00 dus 1000 Ohm = 1K
Wat weerstanden
Maar wat doet die éne weerstand in de pupil?

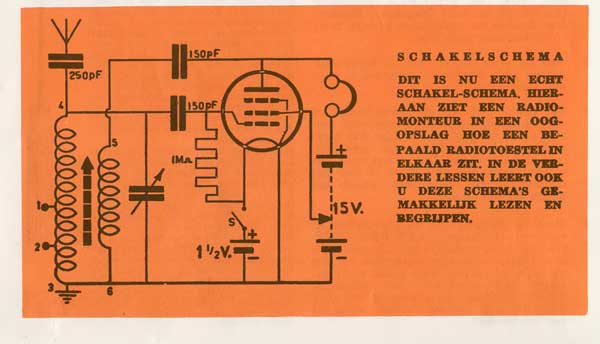

In het schema zit de weerstand op het aangesloten tussen het eerste stuurrooster en aan één kant van de gloeidraad die aan de andere kant aan massa zit verbonden.
Door dat rooster krijgt een kleine spanning vanaf de afstemkring, de spoel en de variabele condensator. Deze weerstand zorgt voor het afvoeren van de lading die op dat rooster staat.
Ook zie je dat de stroomkring door de weerstand gesloten is. De spoel geeft de ontvangen en afgestemde hoogfrequente draaggolf door via de condensator naar het stuurrooster van de buis. Door de weerstand loopt er ook een minuscule stroom door deze weerstand, over de weerstand staat dus een hoogfrequente spanning waarin zich de audio, de laag frequente, is in opgeslagen.
Doordat de buis dienst doet als een soort diode wordt maar één helft van de H.F. Door de buis versterkt. Die halve hoogfrequent golf heeft de vorm van de laag frequent signaal, de modulatie. Als de HF hieruit is gefilterd dan blijft de L.F. De audio waar het omgaat over. Dat signaal staat op de anode en die is weer verbonden met de koptelefoon waar dus muziek uitkomt.
